Bolehkah Motor Universal Z2 DC digunakan dalam sistem pemacu frekuensi yang berubah -ubah?

Sebagai pembekal Motor Universal Z2 DC, saya sering menghadapi pertanyaan daripada pelanggan mengenai keserasian motor ini dengan sistem pemacu kekerapan (VFD) yang berubah -ubah. Blog ini bertujuan untuk menyelidiki aspek teknikal dan pertimbangan praktikal untuk memberikan jawapan yang komprehensif.

1. Memahami Motor Universal Z2 DC

Z2 DC Universal Motor adalah peranti yang luar biasa dengan pelbagai aplikasi. Ia direka untuk beroperasi pada kedua -dua sumber kuasa semasa (DC) dan alternatif semasa (AC), yang memberikan tahap fleksibiliti tertentu. Prinsip asas Motor Universal Z2 DC melibatkan interaksi antara medan magnet yang dihasilkan oleh stator dan konduktor yang dibawa semasa dalam pemutar. Interaksi ini menghasilkan tork yang menyebabkan motor berputar.

Jenis motor ini dikenali dengan tork permulaan yang tinggi, yang menjadikannya sesuai untuk aplikasi di mana sejumlah besar daya awal diperlukan, seperti dalam beberapa jenis jentera perindustrian dan alat kuasa. Di samping itu, ia boleh dikawal dengan mudah dari segi kelajuan dan arah dalam had tertentu apabila dikendalikan pada bekalan kuasa DC.

2. Bagaimana pembolehubah - sistem pemacu kekerapan berfungsi

Sistem pemacu frekuensi yang berubah -ubah digunakan untuk mengawal kelajuan, tork, dan kuasa motor elektrik dengan mengubah kekerapan dan voltan bekalan elektrik ke motor. Komponen utama sistem VFD termasuk penerus, penyongsang, dan unit kawalan. Penyearah menukarkan kuasa AC yang masuk ke kuasa DC, penyongsang kemudian menukarkan kuasa DC kembali ke kuasa AC dengan kekerapan dan voltan yang berubah -ubah, dan unit kawalan menguruskan operasi penyongsang berdasarkan kelajuan dan tork yang dikehendaki.

Keupayaan untuk mengubah kekerapan membolehkan kawalan tepat kelajuan motor, yang boleh membawa kepada penjimatan tenaga, kawalan proses yang lebih baik, dan mengurangkan haus dan lusuh pada motor dan peralatan yang berkaitan.

3. Cabaran Teknikal Menggunakan Motor Universal Z2 DC dalam Sistem VFD

Salah satu cabaran utama ialah perbezaan asas dalam prinsip -prinsip operasi Motor Universal Z2 DC dan reka bentuk sistem VFD. Sistem VFD biasanya dioptimumkan untuk motor induksi, yang beroperasi berdasarkan prinsip induksi elektromagnet. Sebaliknya, Motor Universal Z2 DC mempunyai mekanisme pembinaan dan pengujaan yang berbeza, terutamanya bergantung pada sambungan langsung arus ke lilitan pemutar.

Perbezaan litar magnet: Litar magnet Motor Universal Z2 DC direka untuk bekerja dengan pengagihan medan magnet tertentu dan ciri -ciri kekerapan. Apabila disambungkan ke sistem VFD, output frekuensi pembolehubah boleh menyebabkan ketepuan magnet yang tidak normal atau kerugian semasa eddy dalam teras motor. Ini boleh menyebabkan peningkatan penjanaan haba, mengurangkan kecekapan, dan kehidupan motor yang berpotensi dipendekkan.
Isu -isu pengkhianatan: Motor Universal Z2 DC menggunakan komutator dan berus untuk menukar arus dalam belitan pemutar. Operasi frekuensi pembolehubah dari VFD boleh menjejaskan proses komutasi. Kekerapan dan voltan yang berubah -ubah boleh menyebabkan arcing pada berus, yang boleh menyebabkan haus pramatang berus dan komutator, serta bunyi dan gangguan elektrik.

4. Penyesuaian dan pertimbangan yang berpotensi untuk keserasian

Walaupun terdapat cabaran, terdapat beberapa penyesuaian yang berpotensi yang boleh dibuat untuk menjadikan kerja Motor Universal Z2 DC dalam sistem VFD sedikit sebanyak.

Algoritma Kawalan Tuned Custom: Dengan membangunkan algoritma kawalan adat - ditala untuk VFD, adalah mungkin untuk menyesuaikan frekuensi dan output voltan untuk lebih sesuai dengan ciri -ciri Motor Universal Z2 DC. Algoritma ini boleh direka untuk mengoptimumkan prestasi motor, mengurangkan kerugian, dan meningkatkan komutasi.
Penapisan dan penyaman: Memasang peralatan penapisan dan penyaman tambahan antara VFD dan motor boleh membantu melicinkan bentuk gelombang output dan mengurangkan kesan harmonik frekuensi tinggi pada motor. Ini dapat melindungi motor dari haba yang berlebihan dan tekanan elektrik, tetapi ia juga menambah kerumitan dan kos sistem.

5. Permohonan di mana keserasian mungkin dicari

Terdapat aplikasi tertentu di mana penggunaan motor universal Z2 DC dalam sistem VFD boleh dipertimbangkan.

Motor Pam Minyak Pelincir Lokomotif Diesel: Di lokomotif diesel, pam minyak pelincir memerlukan motor yang dapat memberikan kadar aliran berubah bergantung kepada keadaan operasi lokomotif. Keupayaan untuk mengawal kelajuan Motor Universal Z2 DC menggunakan sistem VFD dapat membantu mengoptimumkan aliran minyak, memastikan pelinciran yang betul dan mengurangkan penggunaan tenaga.
Lokomotif elektrik, motor servo untuk suis pengawalseliaan voltan: Dalam lokomotif elektrik, kawalan tepat kelajuan motor adalah penting untuk fungsi yang betul dari suis pengawalseliaan voltan. Z2 DC Universal Motor, jika dibuat serasi dengan sistem VFD, boleh menawarkan ciri -ciri kawalan kelajuan dan tork yang diperlukan untuk aplikasi ini.

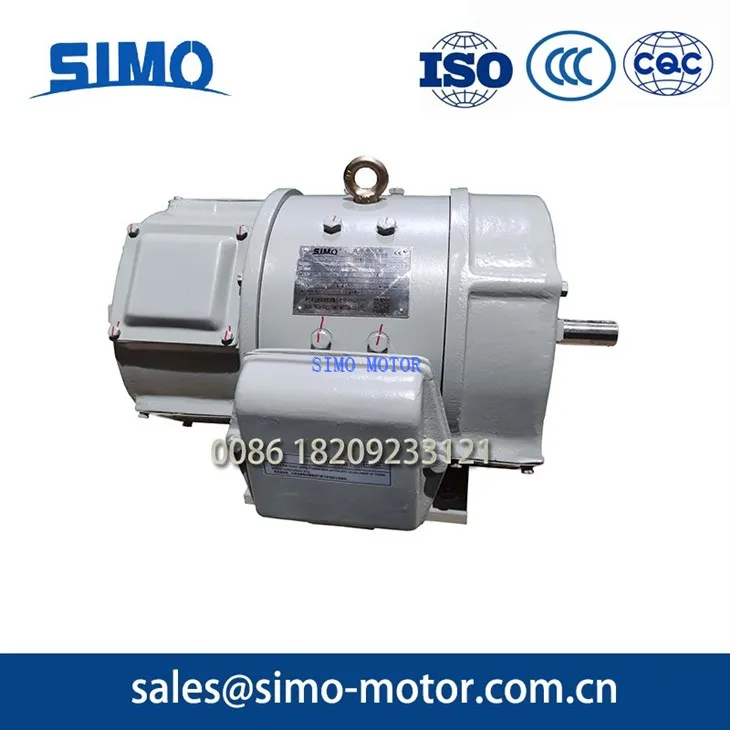

Pam Minyak DC Motor: Dalam aplikasi mengepam minyak perindustrian, keupayaan untuk menyesuaikan kelajuan pam mengikut permintaan boleh membawa kepada penjimatan tenaga yang ketara. Motor universal Z2 DC dalam sistem terkawal VFD boleh memberikan variasi kelajuan yang diperlukan untuk mengepam minyak yang cekap.

6. Kesimpulan dan panggilan untuk bertindak

Kesimpulannya, sementara Motor Universal Z2 DC tidak dirancang untuk digunakan dalam sistem pemacu frekuensi yang berubah -ubah, dengan penyesuaian yang sesuai dan pertimbangan yang teliti terhadap cabaran teknikal, ia boleh dibuat untuk berfungsi dalam aplikasi tertentu. Walau bagaimanapun, adalah penting untuk diperhatikan bahawa setiap aplikasi adalah unik, dan analisis terperinci tentang prestasi motor, keperluan sistem VFD, dan reka bentuk sistem keseluruhan diperlukan.

Jika anda berminat untuk meneroka penggunaan Motor Universal Z2 DC dalam sistem pemacu frekuensi yang berubah -ubah untuk aplikasi khusus anda, saya menggalakkan anda untuk menjangkau. Pasukan pakar kami bersedia membantu anda dalam menilai kemungkinan, menjadikan penyesuaian yang diperlukan, dan memastikan pelaksanaan yang berjaya. Hubungi kami untuk memulakan perbincangan perolehan dan cari penyelesaian terbaik untuk keperluan anda.

Rujukan

Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Jentera elektrik. McGraw - Hill.
Chapman, SJ (2012). Asas Jentera Elektrik. McGraw - Hill.
